ИСЕТСКАЯ ПОЛОСА

В своё время один товарищ на СТиКе – это краеведческо-туристский форум Е1, спрашивал, где всё-таки расположен Решётский рудник. Дело в том, что и в печатном виде и в Интернете активно переписывается фраза о том, что Чупин поместил рудник на левом берегу Исети напротив устья реки Решётки. Однако там находится небольшое болотце безо всякого признака рудника.
Я заинтересовался этим вопросом и, работая в архивах Геолфонда, стал потихоньку подбирать материалы по нему. Попутно оказалось, что до сих пор нет ни одного исследования, касающегося как Решётского рудника, так и остальных, с ним связанных – Оброшинского, Клоповского, Исетского и Четыре брата. Я надеюсь, что моя статья отчасти восполнит эту лакуну.

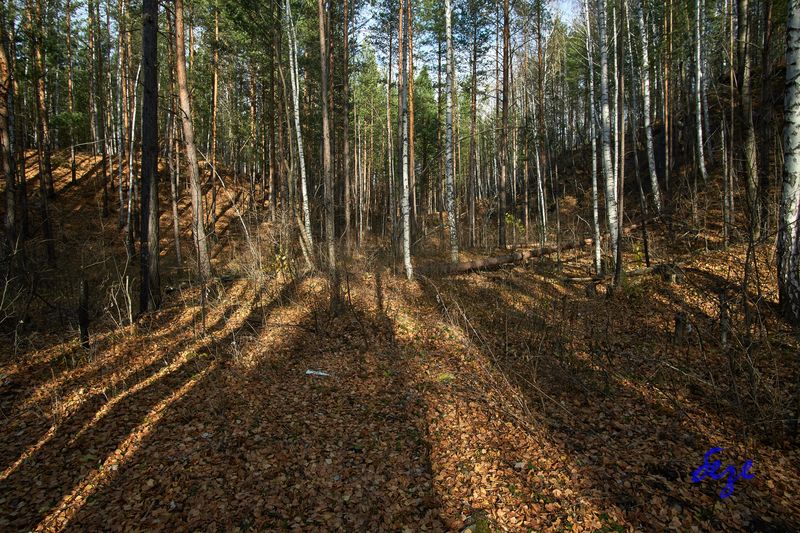

Оброшинский железный рудник бурого железняка

О рудниках Верх-Исетского завода
Железное дело Верх-Исетского округа существовала с 1726 года и на заводах его было выплавлено к 1917 году более 100 000 000 пудов чугуна, но, несмотря на это, разведок по железным рудам почти не было, и месторождения являлись совершенно не изученными. Этому обстоятельству много содействовал характер железорудных месторождений, представляющих из себя большое число разбросанных мелких залежей бурого железняка, в большинстве приуроченных к известнякам. Незначительная глубина залегания руд, их значительная площадь распространения создала систему подрядческих работ, что было весьма выгодно служебному персоналу, так как избавляло их от лишних хлопот. Обыкновенно одну домну обслуживали 10 и более одновременно разрабатывающихся рудников. Работ заводским хозяйственным способом почти совершенно не было.

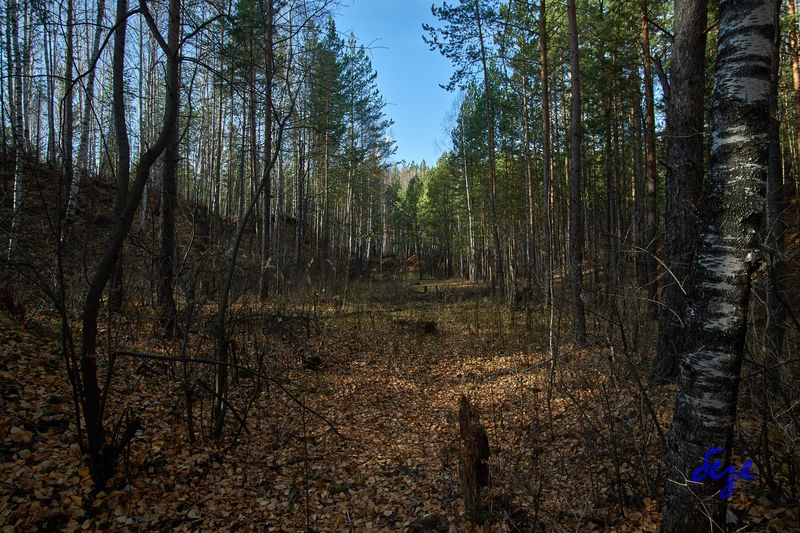

Оброшинский железный рудник бурого железняка

Старатели и подрядчики сами отыскивали залежи, что при большой площади рудоносных полос не представляло особых трудов и брали, обыкновенно, только легко добывающуюся верхнюю руду, всегда избегая водоотлива.
При этом, совершено не заботясь о надлежащей форме и ширине разрезов, они засоряли пустой породой прилегающие рудные площади. Такие выработки на следующий год часто заплывали, и старатели переходили на новые места. Порча месторождений от старателей при подземных работах была ещё большая – хищнически роясь, они из года в год перекочёвывали по рудным полосам. При таких работах усложнялась добыча руд в последующие годы, не говоря уже о том, что Заводоуправление переплачивало им за посредничество подрядчиков и примитивности работ. Поэтому после смерти единоличной владелицы округа графини Стенбок-Фермор и прошедшем в 1908 году акционировании возник вопрос о более рациональной эксплуатации железных руд, но двигался он медленно, тормозясь отсутствием данных разведок.

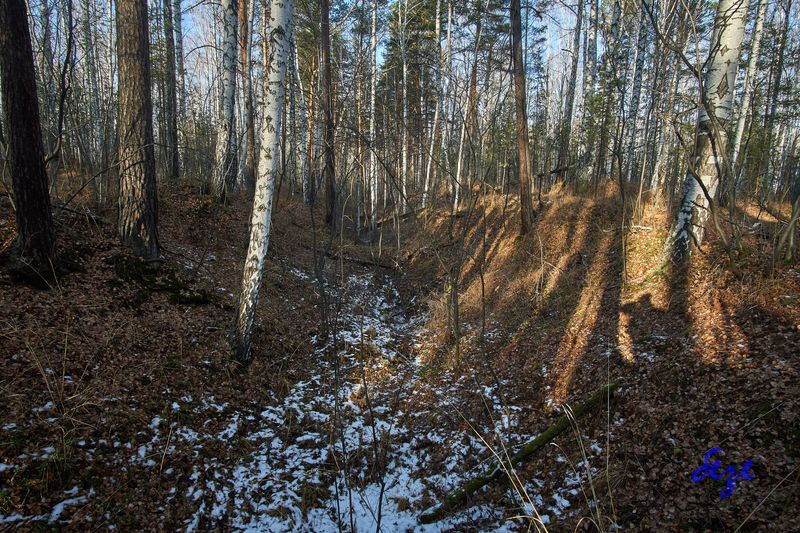

Оброшинский железный рудник бурого железняка

Рудники Верх-Исетский дачи обслуживали Верх-Исетскую домну. В 1917 году работало 10 рудников, работа производилась главным образом дудками, при посредстве подрядчиков. В районе имелись две рудоносных полосы: Клоповско-Решётская и Мельковско-Берёзовская. Мельковско-Берёзовская полоса тянулась на северо-запад от станции Екатеринбург параллельно Верхотурскому тракту. Залежи были приурочены к известнякам. Систематических разведок здесь не было произведено, поэтому не имеется полных описаний рудников. Решёто-Клоповская полоса тянется до Исетского рудника. Полоса эта от Верх-Исетского пруда имеет протяжение в 11 км.

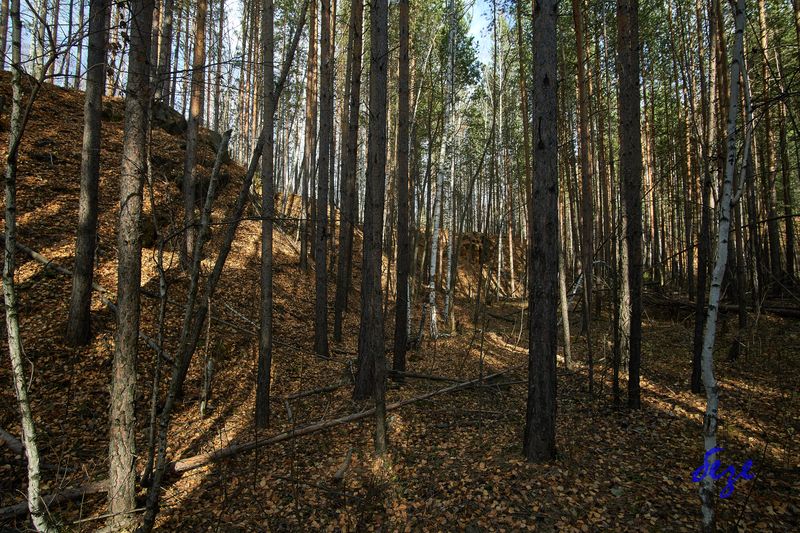

Оброшинский железный рудник бурого железняка

Ширина полосы рудоносных глин колеблется от 20 до 120 метров, местами в глинах выходят известняки и мраморы. Руды залегают в виде отдельных линзовидных гнёзд, в среднем двухметровой и более мощности при длине по простиранию от 20 до 60 м.
В 1914 году, незадолго до начала войны, руководящие геологи округа М.Мочаблишвили и В.Кисельников написали предложения об увеличении эффективности использования рудников «К вопросу о разработке железных рудников». Вот отрывки из него:
«За последние несколько лет и до настоящего времени на них производилась исключительно старательская (подрядческая) разработка. Такой способ заготовки руды укоренился настолько, что некоторые рудные разрезы названы именами тех подрядчиков, которые из года в год ведут в них добычу, другие подрядчики в этих случаях систематически уклоняются от конкуренции и перехватывания разработки, если даже разработка позволяет предложить руду Заводоуправлению по более низкой цене. Разумеется, старательский способ разработки находит своё естественное объяснение в характере месторождений железных руд, число которых довольно велико (известно около 100), но разрезы которых довольно небольшие, однако, несомненно, некоторые рудники округа заслуживали постановки на них хозяйственной добычи и могли дать и много руды и дешёвую руду и всё-таки оставлялись и продолжают оставаться без внимания. По крайней мере, во многих случаях посредничество подрядчиков является и излишним и невыгодным и добыча с успехом может быть произведена через старательские артели, работающие теперь от подрядчиков.

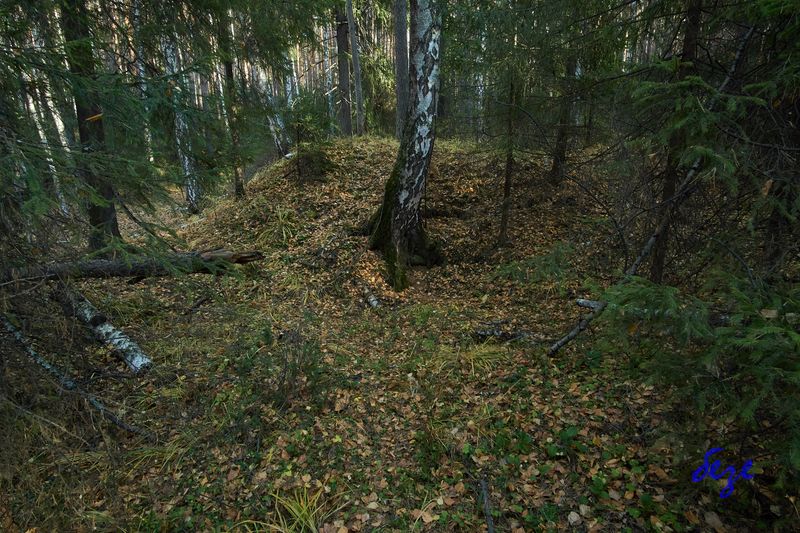

разрез Клоповского рудника


Отвалы Клоповского рудника

При рассмотрении вопросов, связанных с делом рудодобывания, необходимо иметь в виду две основных задачи:
1) Руда должна обходиться по возможности дёшево, но:
2) Разработка каждого месторождения должна производиться по возможности с полной выемкой руды, чтобы неправильной хищнической работой и порчей не привести рудники к преждевременному истощению.
В тех случаях, когда Заводоуправлению так или иначе удавалось вызвать конкуренцию между подрядчиками, например, благодаря небольшой величине добычи в Верх-Исетской даче или устранению соглашения между подрядчиками, привлечением новых лиц в Режевской даче и стоимость руды устанавливалась низкая.


Графская пристань
…..
На практике общую величину потерь можно довести при правильных работах всего до нескольких процентов от общего запаса руд в месторождении. Между тем на наших рудниках имеет место почти исключительно хищническая разработка: каждая дача насчитывает целый ряд рудников, оставленных временно или вовсе брошенных, но явно не выработанных в почве или бортах разрезов. Иногда трудно даже найти основательные причины оставления рудника, но в большинстве случаев эти причины сводятся к одной главной – подрядчики избегают всего того, что сколько-нибудь удорожает добычу, а именно:
- крепления;
- водоотлива;
- мало обогащённых рудою участков;
- траты взрывчатых материалов.
И вместо того, чтобы вести глубокую разведку, естественно начинают искать новые месторождения, где снимая лишь верх, избавляют себя от расходов по названным статьям или, по крайней мере, сокращают эти расходы до минимума.


Рудник Четыре брата

В первое время разработки обыкновенно мало рудоносные участки месторождения забрасываются в погоне за богатыми горизонтами средней и нижней части залежи, но первые же затруднения в нижних горизонтах заставляют бросать в них работу, а оставшаяся руда затопляется и заплывается оползнями. Из года в год рудники приводятся в состояние негодности для возобновления работ, так как, очевидно, раз наиболее доступная и дешёвая руда верхних горизонтов взята, оставшаяся руда нижних горизонтов, а также всех сравнительно бедных участков рудника должна чрезмерно подняться в цене и сделать невыгодным возобновление работ. Между тем дешёвая руда верхних горизонтов могла бы удешевлять дорогую руду более глубоких горизонтов, где приходится работать часть с водоотливом, креплением, порохом и динамитом, и давала бы руду некоторой средней стоимости.
…
Осторожный подсчёт тех потерь, которые происходят при теперешней системе заготовки руды, даёт около 25% от действительных запасов её в месторождениях, причём эти потери не могут быть возвращены в будущем с выгодою.
…….
Все известные нам месторождения можно разделить на две группы – требующие разработки открытыми работами и шахтными. К первой группе относятся почти все месторождения Режевской дачи, ко второй – Верх-Исетской».


Рудник Четыре Брата

Железная руда по этой многокилометровой полосе находится на подложке из карбонатов. Да и на многих других небольших месторождениях наблюдается такое соседство. Геологи, пытаясь перевести в геологического на русский язык причины этого, выдали мне такой подстрочник.
Когда то, миллионы лет назад в том океане, что плескался на территории нынешнего Среднего Урала происходил вынос железа из железосодержащих пород (Хотя бы из серпентинитов, которых у нас много) и его переосаждение на геохимическом барьере, которым и выступали известняки. Ой, сам по геологически заговорил. Известняки создали тот рН (помните из школьной химии – кислая среда, щелочная среда, лакмус, фенолфталеин), при котором окислы железа выпадали в осадок. Вдобавок, на скорость осаждение мог повлиять и рельеф. А ведь карбонатам свойственны явления карста – вот железо и осаждалось в карстовые полости.

Железные рудники.
Всегда ли Оброшинский рудник был Оброшинским? Мы как-то привыкли что всегда, тем более, что кочующие из статьи в статью рассказы об отбывающих оброк мужиках, вдолбили в нас информацию о том, что от них он и получил своё первоначальное название.
Но оказалось всё не так просто. Вот копия карты, которую я обнаружил в папке с картографическим материалом до 1917 года. Она датирована 1776 годом, нарисовал унтер-шихтмейстер Яков Граматчиков.



Как видите, на ней то, что мы называем Оброшинским рудником, называется Решётским. И находится он пусть не напротив устья Решётки, но не намного ниже. Чупин был, всё-таки кабинетный учёный и не мог, как я, проверять каждое утверждение на местности.
Оброшинский и Решётский рудник представляют собой единую полосу небольших линз железной руды. Границей между ними служит железная дорога. И пока неизвестно, выделился ли Оброшинский рудник из состава Решётского после постройки Горнозаводской линии или раньше? Документы, может, и сохранились, но в каком из архивов страны их искать?
Да, карта – это я считаю, сенсация. Ну а теперь о вещах менее сенсационных, то есть о вышеупомянутых рудниках на основании отчётов 1914-1925 годов.
Нижеприведённая информация почти полностью базируется на отчёте горного инженера Ф.Кандыкина от 1925 года. Был в архивах предшественников Геолфонда ещё один отчёт, на который ссылалась, в частности, Гутникова, подготовившая в 1933 году реестр железных рудников - М.Мочаблишвили «Железные рудники Верх-Исетского завода», 1913 год. К сожалению, ныне этот отчёт не значится не только в электронном каталоге, но и в картотеке учреждения. Куда он делся, не знает никто.


На карте изображена цепь карьеров, идущих от Графской пристани в сторону железной дороги

Оброшинский железный рудник бурого железняка находится в 4 и 5 кварталах Верх-Исетского участка Верх-Исетской дачи.
Работы дудками были раскинуты на протяжении двух вёрст, от полотна Пермской железной дороги до Графской пристани. Полотно железной дороги на глубине 2 саженей вскрывает рудную полосу среди кварцитов, тальковых сланцев, змеевиков и гранитов.
Как и в других рудниках, находящихся севернее, железорудные скопления представляют собой отдельные плоские чечевицеобразные гнёзда.


Железнодорожная выемка, бывшая границей Решётского и Оброшинского рудников

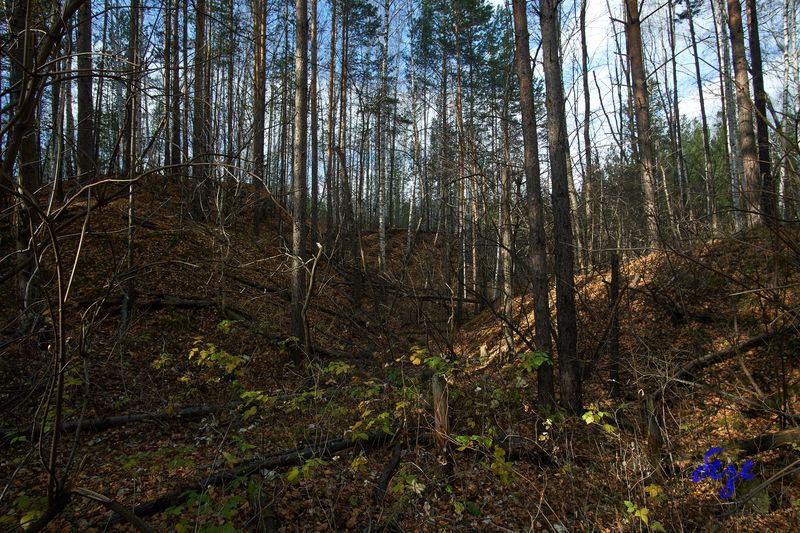

Оброшинский железный рудник бурого железняка

Решётский железный рудник бурого железняка находится в 12 и 4 кварталах Верх-Исетского участка Верх-Исетской дачи, к северу от Пермской железной дороги.


Отвалы Решётского рудника

От Клоповской рудничной площади Решётская рудничная площадь отделялась Забелинской ломкой известняка. Известняки сильно поглощали воду, так что окрестные карьеры стояли совершенно сухие.
Работы на Решётском руднике были разбросаны больше, чем на две версты. Разработан верхний горизонт до глубины 14-16 метров. Разработки велись дудками и короткими ортами. С углублением работ потребовались взрывчатые материалы, на что подрядчики не пошли.


Один из разрезов Решётского рудника

Клоповский железный рудник бурого железняка находится во 2 и 3 кварталах Верх-Исетского участка, к югу от рудника «Четыре брата».
Разрабатываемая рудная полоса Клоповским рудником представляет прямое продолжение Исетской полосы с таковыми же гнездовыми скоплениями бурого железняка, как на площадях Исетского и Четырехбратского рудников. Рудник разрабатывался разрезами длиной до 200 метров, шириной до 20 метров.


Самый большой разрез Клоповского рудника, при разработке которого был вскрыт водоносный горизонт


Большинство разрезов Клоповского рудника сухие

На глубине 20 метров имеется приток воды (ниже не вырабатывался)
Исетский железный рудник бурого железняка находится в 1 квартале Верх-Исетского участка Верх-Исетской дачи, в 12 верстах по Исетской рудовозной дороге (ныне нам привычно – Коптяковская дорога, но надо вспомнить, что в своё время официальное название деревни было Исетская) от Верх-Исетского завода.
Исетский рудник, как и южнее расположенные рудники: Четыре брата, Клоповский, Решётский и Оброшинский, находится на узкой полосе железистых глин, контактной зоне, между известняками с одной стороны и тальковатыми породами с другой.
Эти железистые глины встречаются почти непрерывной полосой от Коптяков до Графской пристани на протяжении почти 10 вёрст. Протяженность Исетского рудника около 600 метров.


Рудник Четыре брата

Ямки Оброшинского рудника, как и в старые времена, тянутся от Графской пристани до железной дороги. Довольно мощные карьеры Решётского рудника протянулись от СНТ «Надежда» до 9 больницы. Сама больница построена на месте Забелинских ломок, но об этом в следующей главе.
Полоса Клоповского рудника начинается между дорогой, идущей от посёлка Семь ключей на Шувакиш и Западным кладбищем и тянется на север, пересекая железную дорогу, почти до конца базы ООО «Компания Биант». Последний разрез находится справа от дороги вскоре после того, как она поворачивает от базы в сторону ЕКАДа. А за трассой, буквально метров через сто, на небольшой возвышенности находится рудник Четыре брата.
Последний рудник в этой полосе искать не надо, он прославился, благодаря «Ганиной яме». Почему название в кавычках – да потому, что не уверен, было ли оно даже в начале прошлого века и не придумали ли его уже после революции.

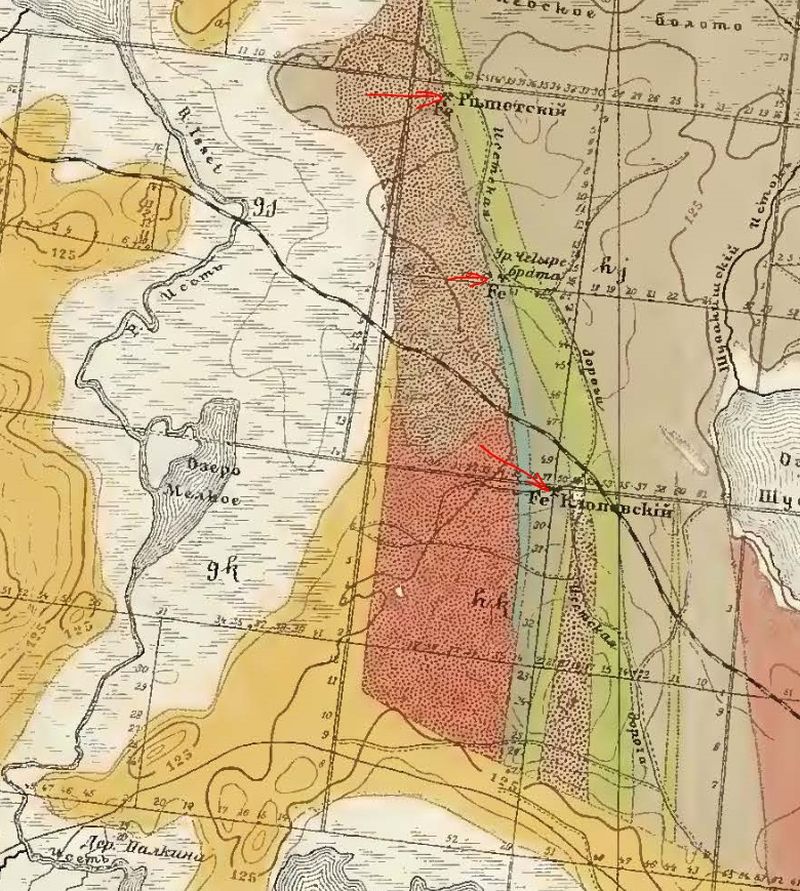

Иногда и геологи ошибаются. Исетский рудник здесь назван Решётским. И обратите внимание на название дороги

Вот как описывается это в Википедии, куда информацию может вписать любой больной на голову человек: «В середине XIX века этот участок земли купил подрядчик по имени Гавриил в надежде отыскать здесь золото. Жители деревни Коптяки называли владельца рудника Ганей. Отсюда и пошло название самой большой разработки рудника — Ганиной Ямы. В конце XIX века на этом руднике добывали железную руду и жгли уголь для домны Верх-Исетского завода. В начале XX века рудник был заброшен, шахты завалились и поросли молодым лесом. Сама Ганина Яма представляла собой небольшой карьер размером 20×30 метров, заполненный дождевой водой, вокруг неё находилось более 30 старых шахт, шурфов и котлованов, в которых прежде добывали руду».
Начнём с того, что купить он землю не мог, поскольку она была землёй горного округа, только взять в аренду. И разрабатываться все описанные рудники начала задолго до «покупки». И золота здесь нет, ибо для этого нужны кварцевые жилы, а от делать нечего землю тогда не копали, да и сейчас не будут.


Самый знаменитый шурф Исетского рудника

В книге «Последние дни Романовых. Документы, материалы следствия, дневники, версии» приведены материалы первоначального следствия. «… вблизи той шахты, именуемой «Исетский рудник»…» и ничего про Ганину яму, хотя проводниками были коптяковские крестьяне.
Да, редакторы Википедии зачастую бывают ниже плинтуса
С другой стороны в воспоминаниях П.Быкова, написанных в 1924 году и опубликованных в вышеупомянутой книге, пишется: «…вблизи заброшенных шахт «Ганиной ямы». И обычно ямы называли по фамилиям подрядчиков, так что весьма возможно, что разрабатывал эту часть рудника подрядчик Ганин.
Впрочем, происхождение названия – это тема отдельного исследования. Что же касается самого рудника, то к моменту расстрела Романовых это был уже заброшенный старый рудник. Именно так о нём говорится во всех документах, собранных в книге.

Флюс для домны
Если о рудниках сохранилось так мало материалов, то о добыче известняка для флюса и того меньше, точнее – ничего из дореволюционных документов. Первое упоминание – это 1927 год.
- К северу от завода, начиная от Графской пристани находится ряд ломок В-Исетского завода, известняк с которых поступал на завод в качестве флюса и только незначительная часть его обжигалась в напольных печах на известь. Самыми северными разработками известняка здесь являются Забелинские ломки, разрабатывающие голубовато-серый мраморированный средне-зернистый известняк. Ломка известняка производится из вертикально стоящих пластов, покрытых сверху глинами в 2.5 саж. мощности.


На этой карте 1947 года указана Забелинская ломка. Выше и правее - Клоповский рудник

Выше уже упоминались Забелинские ломки – единственные именные ломки известняка на всём протяжении полосы железняков. Сейчас от них, практически, ничего не осталось, а ведь в своё время был карьер настолько большой, что ВИЗ в 30-х годах использовал его как свалку для ртутьсодержащих гальваношламов. Туда же сыпали бытовые отходы и строительный мусор. По данным С.Волкова («Екатеринбург – человек и город». Стр 51.) общий объём карьера достигал 40 тыс. куб. м. Впоследствии место засыпали грунтом и рекультивировали.
В январе 1980 года было принято решение о строительстве детской многопрофильной больницы № 9 на 680 коек, одной из самых крупных в Российской Федерации. Главный корпус был построен как раз на месте бывшего карьера. По словам А.Скалина, директора НПО "Уралгеоэкология", «в теле свалки начались гидрогеохимические процессы взаимодействия известняка с серной кислотой с выделением углекислого газа, вкупе с сильным ртутным загрязнением крайне негативно влияющего на самочувствие работников больницы».


Палкинское месторождение флюсовых известняков

Судя по всему, именно с Забелинской ломки шёл основной поток известняка на домну ВИЗа. А вот полоса известняков, идущая от Графской пристани, по советским источникам начала разрабатываться где-то в конце XIX – начале XX веков.
В паспорте месторождения, составленном в 1939 году, пишется: «Специальных технологических испытаний не производилось. На основе применения его Верх-Исетским заводом в течение 14 лет (получается, что советский завод начал разработку месторождения в 1925 году. Прим. Б.М.) установлены следующие его технологические свойства: белый мрамор по чистоте химического состава и структуре является лучшим флюсовым сырьём, намного превосходящим по своим качествам испытанные на заводе флюсовые известняки Тагильского (Ивановского) и Колюткинского месторождений. Он быстро распускается в ванне мартеновских печей. Белый мрамор после обжига даёт кусок извести, легко рассыпающийся по зернистости. Известь из этой разновидности мрамора по своему качеству считается лучшей для получения трансформаторной стали в электропечах.


Палкинское месторождение флюсовых известняков

Серый мрамор при обжиге даёт крепкие весьма активные куски извести и является лучшим сырьём для огнеупорного цеха Верх-Исетского завода и для строительства».
Добытый материал на Верх-Исетский завод доставлялся зимой автотранспортом по льду, а летом через пруд на баржах, буксируемых моторными катерами.
Взрывные работы производились ручным бурением и массовым обрушением.
В пределах горного отвода встречалась в незначительных количествах железная руда, залегающая небольшими гнёздами в карстовых образованиях мраморизованных известняков».


Палкинское месторождение флюсовых известняков

И эта полоса известняков, что мне кажется важным, называется не Оброшинской, а Палкинским месторождением флюсовых известняков.
И последний, третий отчёт датируется 1954-м годом. Тогда геологов пригласили уточнить запасы месторождения
В то время эксплуатация месторождения горным цехом ВИЗа производилась открытым способом, с выборкой наиболее высококачественного сырья, на участках с небольшой мощностью наносов. Вследствие этого вся площадь месторождения была изрыта небольшими мелкими карьерами и загрязнена отвалами пустых пород, чрезвычайно осложняющих нормальную его эксплуатацию.


Палкинское месторождение флюсовых известняков

Так как месторождение расположено на территории водоохраной зоны г. Свердловска, городской Совет депутатов трудящихся своим постановлением запретил дальнейшее расширение карьеров по площади и предложил упорядочить ведение работ на эксплуатационном участке.
Работы были организованы следующим образом. На освобожденной от наносов площади производилось бурение шпуров пневматическими молотками от стационарного компрессора, установленного на отвале пустых пород в центральной части карьера. Глубина шпуровых скважин редко превышала 1.6 м. Взрывание шпуров производили огневым способом два раза в неделю по договору с Уралвзрывпромом.


Палкинское месторождение флюсовых известняков

Взорванная порода додрабливалась на месте вручную и также вручную сортировалась и грузилась на автомашины-самосвалы. В летнее время самосвалы разгружались в баржу, зимой непосредственно на заводе.
Для размещения вскрыши, пустых пород и отходов полезного ископаемого использовались, главным образом, выработанные забои, реже заболоченные пространства вдали от карьера.
Ширина полосы известняков в северной и центральной частях участка месторождения в среднем составляла 100 м. К югу полоса известняков несколько расширялась и у самой южной границы участка ширина её достигала 160 м. Длина участка месторождения, разведанного буровыми скважинами и горными выработками - 660 м. На глубину распространение известняков буровыми скважинами прослежено на 50 м от поверхности.
Известняки Палкинского месторождения сверху перекрыты четвертичными отложениями. Мощность их не велика, чаще всего она составляет 0.5 м, редко более. В участках контакта известняков с вмещающими породами или в закарстованных участках мощность наносов несколько повышается. Наибольшая мощность наносов, от 3 до 5 м, зафиксирована в северной части месторождения.
На севере границей участка месторождения служил рабочий посёлок Оброшинского рудника.
Интересно, почему, после выработки отведённого горного отвода, завод не пошел дальше на север? И в каком году были прекращены работы?


Палкинское месторождение флюсовых известняков

Маршруты для прогулки
1) Оброшинский и Решётский рудники. Маршрут полностью круговой. Начинать его лучше всего или от станции Екатеринбург-Сортировочный или от остановок автобуса. На 021 до конечной, на 57 – остановка 7 Ключей, на 047 – выйти у детской больницы или на Белякова.

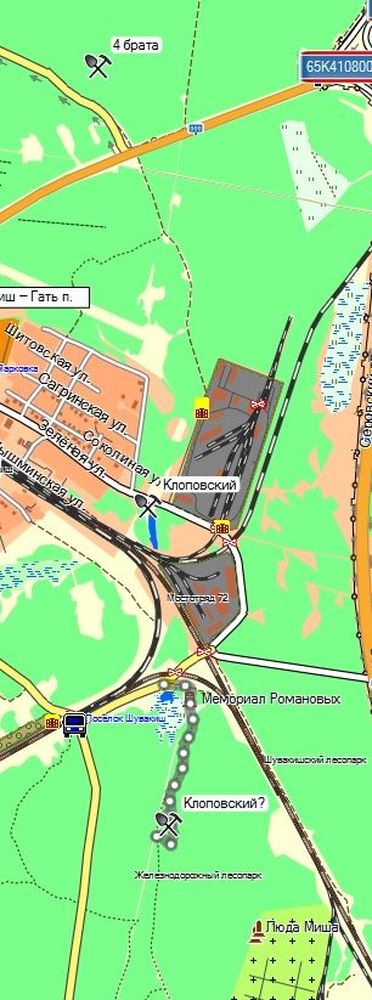

Ну а дальше всё нарисовано на прилагаемой картинке.



2) Рудники Клоповский и Четыре брата. Маршрут круговой с одной радиалкой.
На автобусе 047 доезжаете до конечной – это посёлок Шувакиш. По асфальтированной дороге, а потом по «железке» вы дойдёте до затопленного карьера Клоповского рудника. Ныне этот карьер отдан под КРХ и огорожен, но не везде. С восточной стороны его нет.
Потом надо пройти вдоль базы и следовать далее по паломнической дороге. За ЕКАДом, метров через сто, слева, стоит какой-то автомобильный знак. Ещё метров 30 – и можно карабкаться на небольшую горку, где рудник и расположен.
Возвращаться этим же путём до мемориала Романовым. От него в сторону города идёт та самая, нетронутая, не переделанная Исетская рудовозная дорога, как и сто лет назад. Вдоль неё тянутся карьеры, на этот раз сухие, Клоповского рудника.
Далее дорога разветвляется. Пойдя направо, вы выйдете в посёлок Семь ключей, ну а налево, через кладбище, попадёте в фирменный магазин Черкашина на Ангарской.
